강합성거더교(CSI)

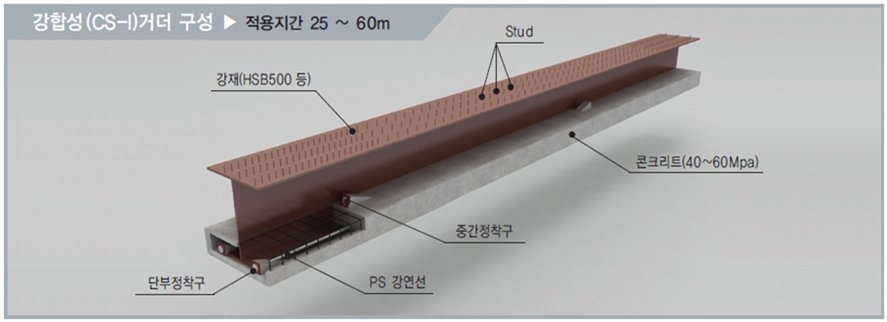

개요
지간의 0.25L과 0.75L 위치(4분점)에 임시지점을 형성하고 강재를 거치시킨 후 강재 하부플랜지에 고강도 콘크리트를 형성하여 프리스트레스를 도입한 후 지점을 양단으로 변경하여 형성된 프리스트레스트 콘크리트 강합성 거더 제작 공법이다.
특징
콘크리트와 강재의 합성부재를 지점이동에 의한 거더의 하연에 설치되는 콘크리트 내에 PS강연선을 직선으로 배치하여 적용경간을 최대화 할 수 있다.

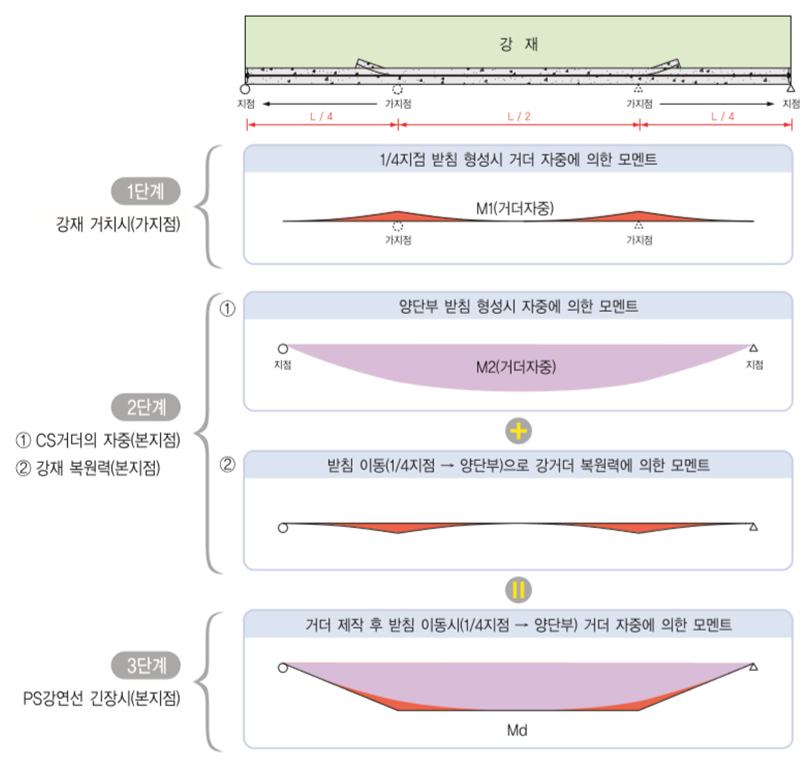

공법특징 개념도
콘크리트와 강재의 합성부재를 지점이동에 의한 거더의 하연에 설치되는 콘크리트 내에 PS강연선을 직선으로 배치하여 적용경간을 최대화 할 수 있다.

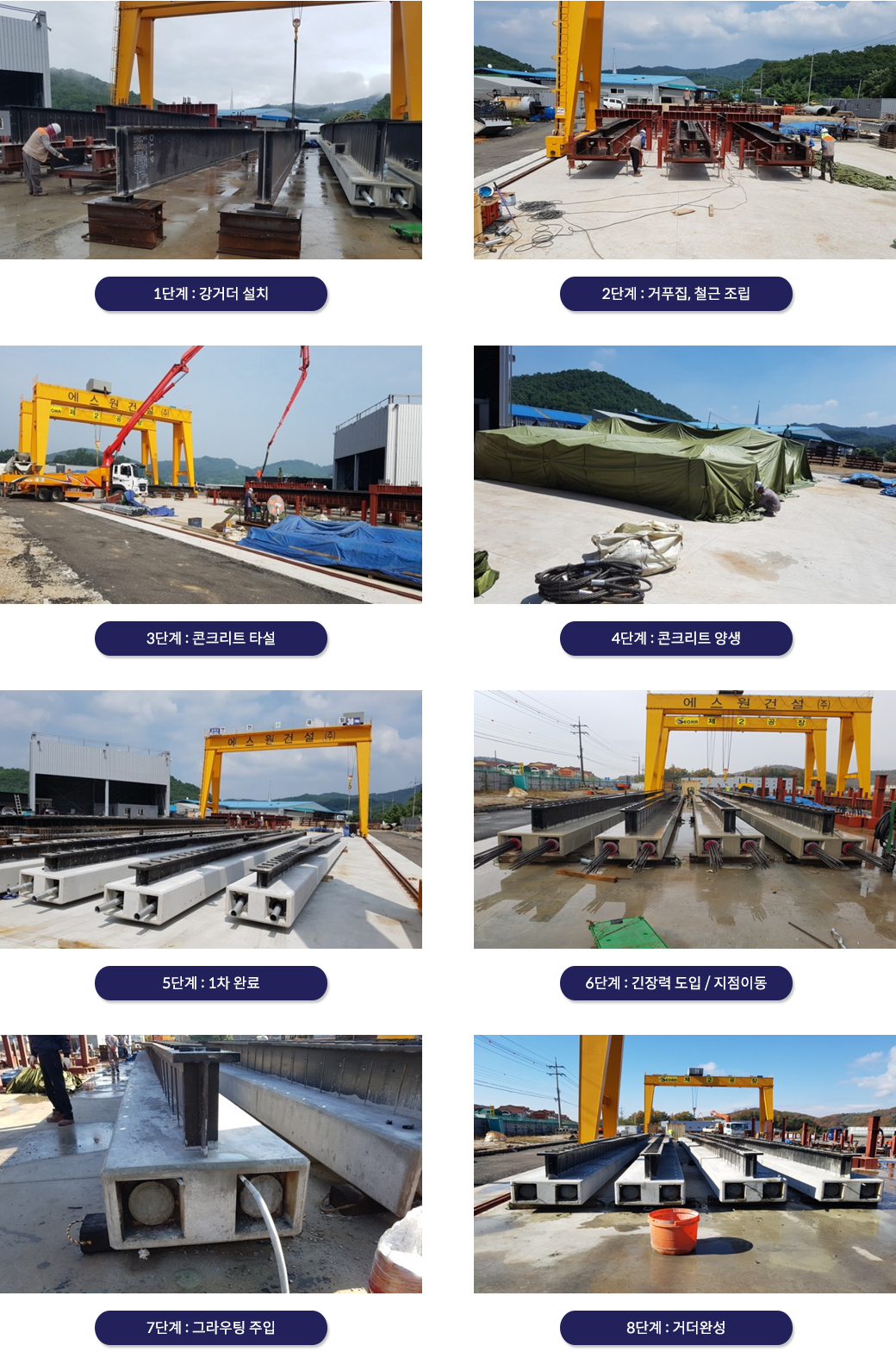

시공단계
