암파쇄방호시설(Pro-Wall)
개요
압력 및 충격흡수용 강재판넬은 토목공사시 암석을 파쇄하거나 절성토 작업시, 도로에 토사나 암석의 흘러내림을 완벽하게 방지하여 사고를 미연에 방지하기 위한
안전공사를 목적으로 설치되는 구조물로 운전자와 보행자 모두를 안전하게 지킬 수 있다.
결합방식
■ 폐기되는 자재를 재활용하므로 원가절감
■ 충돌흡수력이 강하여 충돌시 2차 피해 방지
■ 깔끔한 미관으로 도시내 어떤 지역이라도 설치가능
■ 다양한 색상 연출가능
■ 단기간 설치로 시공비 및 공기단축

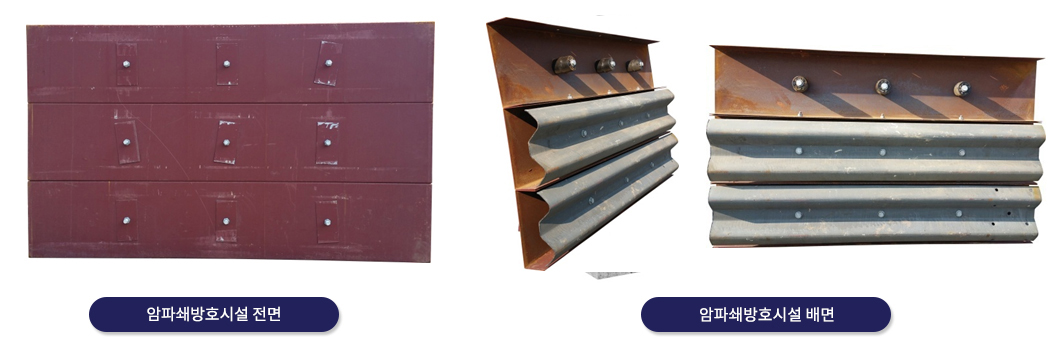

단면형태
| 구분 |
P-Wall(충격흡수용판넬) |
목재 토류판 |
아연도 강판 |
| 재료 |
ㄷ형 강재 |
목재 |
목재 |
| 구조 |
ㄷ형 |
각형 |
각형/파형 |
| 허용강도 |
1,850kg.cm |
105kg.cm |
1,800kg.cm |
| 특허 |
특허 |
없음 |
없음 |
| 시공성 |
기존 이중 작업을 단순화 하여 설치 및 해체 |
2중 작업에 의한 작업지연 |
2중 작업에 의한 작업지연 |
| 안전성 |
휠모멘트와 전단력 우수 |
변형 발생 우려 |
단면력 보통 |
| 경제성 |
10회 이상 반복사용 |
목재수거율, 재활용 낮음 |
자재 고가, 수거율 낮음 |
| 환경성 |
폐자재 재활용 |
자원낭비 및 폐기비용 발생 |
폐자재 고철 처리 |

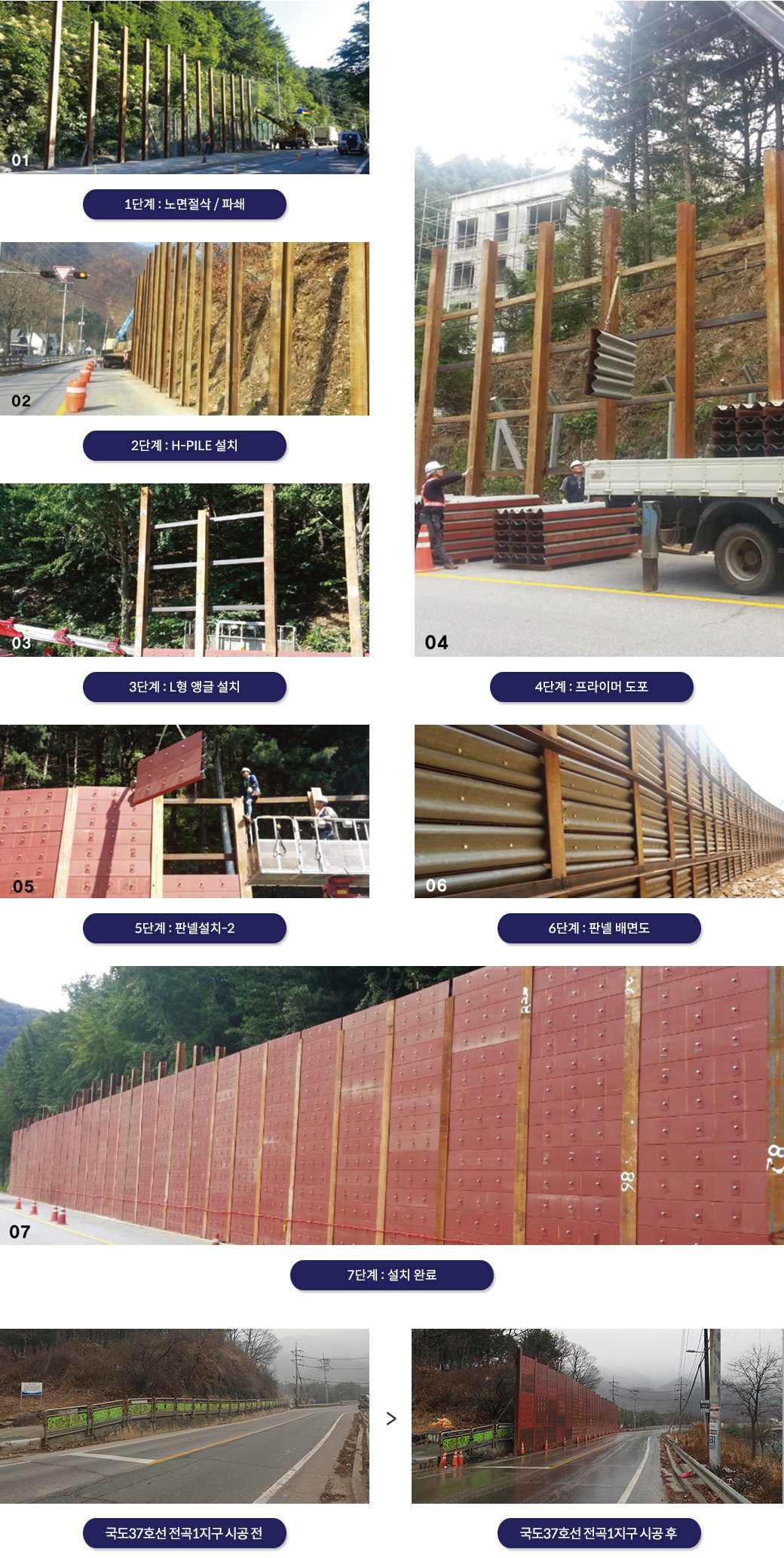

시공단계
