건축구조(PAS)

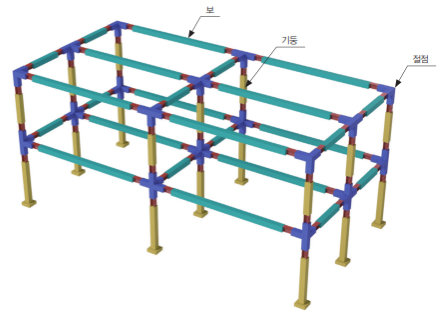

건축뼈대구조의 보, 기둥, 이음부 등 모든 요소를 프리캐스트로 공장제작하여 현장에서 볼트체결에 의해 형성하는 공법으로, 보와 기둥의 연결을 절점부가 아닌 정,부모멘트의 교번구간에서 직접 결합하는 시공법

안전성	휨응력의 크기가 큰 절점부 이음이 아닌 교번구간이음 적용 장스팬 적용 가능 (5m~30m)
시공성	공장제작으로 품질이 양호 크레인 가설에 의해 공기단축, 타 공종 간섭을 최소화 동바리 설치 불필요 볼트이음에 의한 안정적 시스템 구축
유지관리	손상 및 결함 부위의 부분교체 가능 긴장력 도입에 따른 콘크리트 압축력 도입으로 균열발생 차단 고강도콘크리트 적용으로 내구성 우수
경제성	기둥간격을 넓게 하여 대공간활용 가능 현장타설을 최소화로 빠른 공기 가능

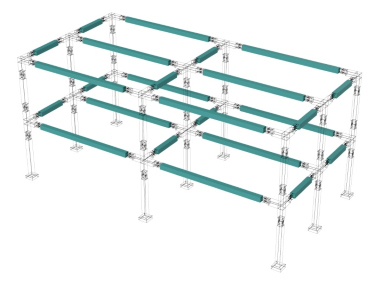

PAS SYSTEM 중 프리캐스트 보를 제작하는 3가지 방식으로 RC, 프리텐션PSC, 강합성CS 등의 공법으로 각각은 지간 길이에 따라 선택적용이 가능함.

PAS SYSTEM 중 프리캐스트 절점부를 제작하는 방식으로 하나의 제작틀에서 절점의 모든 형상을 제작하는 공법으로, 절점부에서 이음을 두지 않고 교번구간에서 보와 기둥을 연결하여 구조적으로 안정적인 결합위치 선정

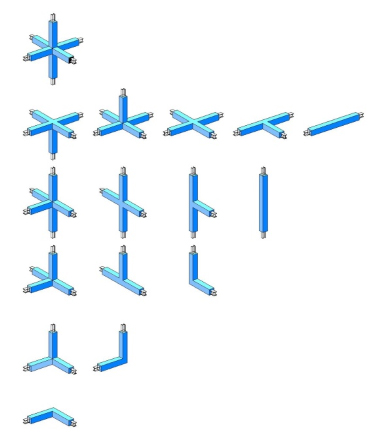

■ 6축 절점부 제작틀에 의해 제공되는 1~6축 절점부 프리캐스트 모델
■ 절점부 6축 모델을 1개의 형틀에서 제작하기 위한 만능 6축 절점부 제작틀
■ 주형틀은 고정되며 보조형틀이 상하좌우로 이동하여 6축 절점의 크기를 변경하여 제작함

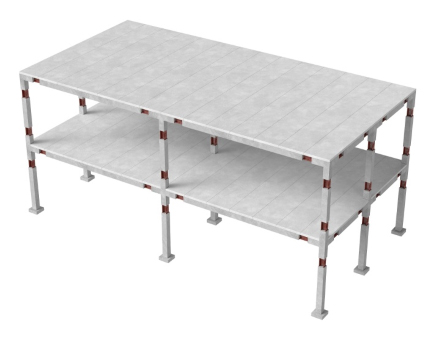

PAS SYSTEM 중 프리캐스트 슬래브를 제작하는 방식으로 건축뼈대에 슬래브를 적용하도록 공장에서 미리 제작하여 현장에서 설치하는 공법으로 기둥간의 거리 제약이 없는 건축용 슬래브 데크.

- 표준 7M에서 14M의 제작 가능 - 현장 맞춤형 슬래브 데크공법
